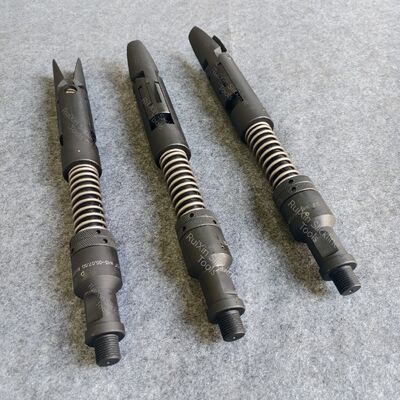

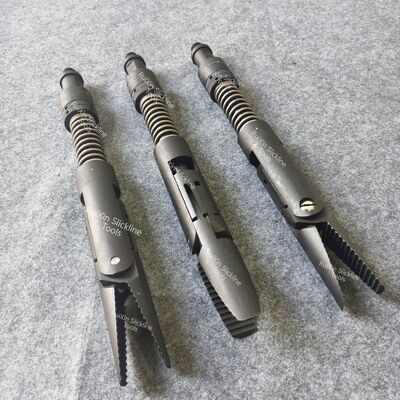

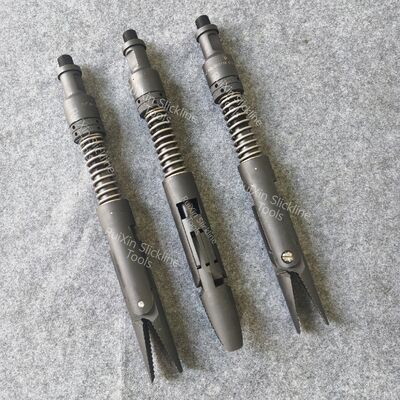

Garras de Jacaré 2,3 polegadas para Cabos de Aço Ferramentas de Slickline Especificação API

Garra Jacaré de 2,3 polegadas para Wireline  Ferramentas de Slickline API Spec

Introdução

        As garras jacaré são adequadas para uso em operações de wireline. Elas podem ser usadas para prender objetos não padronizados, estrangeiros, itens especiais ou ferramentas sem um pescoço de pesca.um tipo de ferramenta de operação.Por exemplo, quadrado, redondo, um tipo de ferramenta de pinça de tração que não pode ser usada com ferramentas magnéticas fortes ou ferramentas de arremesso e escavação padrão

características estruturais

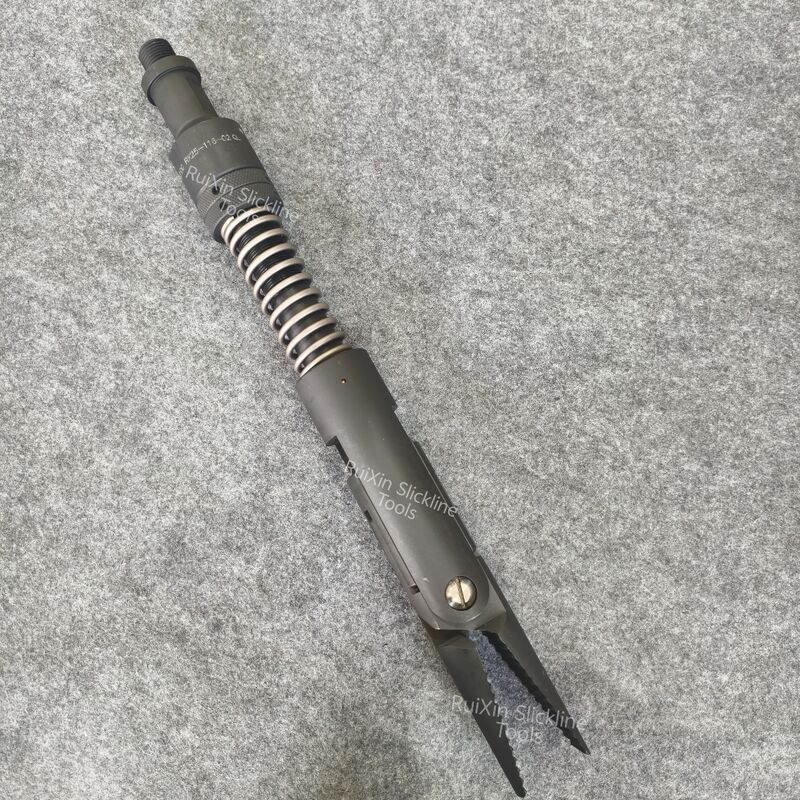

   A garra jacaré é composta principalmente pelo pescoço de pesca, o fuso, a porca de ajuste, a mola, a luva da saia, o pino do eixo, as garras, o pino cilíndrico e o pino de fixação, etc.
Quando a luva da saia é movida para cima e para baixo, as garras instaladas nela podem deslizar ao longo do pino cilíndrico no fuso e girar em torno do pino do eixo, completando assim as ações de abertura e fechamento; o pino de fixação (ou pino) mantém as garras na posição aberta conectando o fuso e a luva da saia; ajustando a porca de ajuste e comprimindo a mola, diferentes níveis de força de fixação podem ser obtidos. Quando o pino de corte (ou o pino de liberação do peso da coluna de ferramentas é abaixado) é sacudido para baixo, a luva da saia se move para baixo sob a força da mola, fazendo com que as garras se fechem rapidamente e prendam o objeto estranho no fundo do poço.

uso

1. Anexe a garra jacaré à coluna de ferramentas básica;
2. Afrouxe a porca de ajuste;
3. Instale o pino de fixação (ou use uma haste de ferro fina para empurrá-lo para o orifício da saia pela extremidade grande do pino para fixá-lo) ;
4. Ajuste a porca de ajuste e comprima a mola para a posição apropriada;
Nota: A distância de compressão da mola deve ser maior que o movimento descendente esperado da saia; caso contrário, as garras não conseguirão prender firmemente o peixe preso.
5. Abaixe a ferramenta; após atingir a posição, realize um impacto para baixo para cortar o pino de fixação (ou abaixe o peso da coluna de ferramentas para liberar o pino);
6. Levante a ferramenta; se a ferramenta encontrar resistência, realize um impacto para cima para levantá-la até a superfície.
Nota: Ao montar e abaixar a ferramenta, se a garra jacaré estiver na posição aberta, nenhuma parte do corpo do operador deve estar abaixo da mola para evitar que a garra jacaré corte acidentalmente o pino de fixação (ou libere o pino) e cause ferimentos.

Qualquer tamanho pode ser personalizado de acordo com os requisitos do cliente.

Manutenção e Cuidados:

Após o uso, remova prontamente manchas de óleo, detritos e partículas de areia para evitar obstrução do movimento da ferramenta.
