Sistema de bomba hidráulico 5000PSI da injeção da graxa do controle de Slickline PCE ~15000PSI equipamento do cabo do API

Sistema de Bomba de Injeção de Graxa de Controle Hidráulico Slickline PCE 5000PSI ~ 15000PSI Equipamento API para Wireline

I. Visão Geral

A seção de injeção de graxa é projetada para fornecer um sistema pressurizado e de retorno para o tubo de injeção de graxa e a cabeça de vedação de injeção de graxa. Quando o fio ou cabo está em operação, a graxa de alta pressão expelida pela bomba de injeção de graxa entra na parte inferior do tubo restritor de fluxo e flui para cima, sendo finalmente descarregada pela saída superior do tubo de fluxo. Isso cria um alto valor de pressão dentro do tubo restritor de fluxo, atingindo o propósito de lubrificar o cabo (ou fio) e vedar a pressão da cabeça do poço.

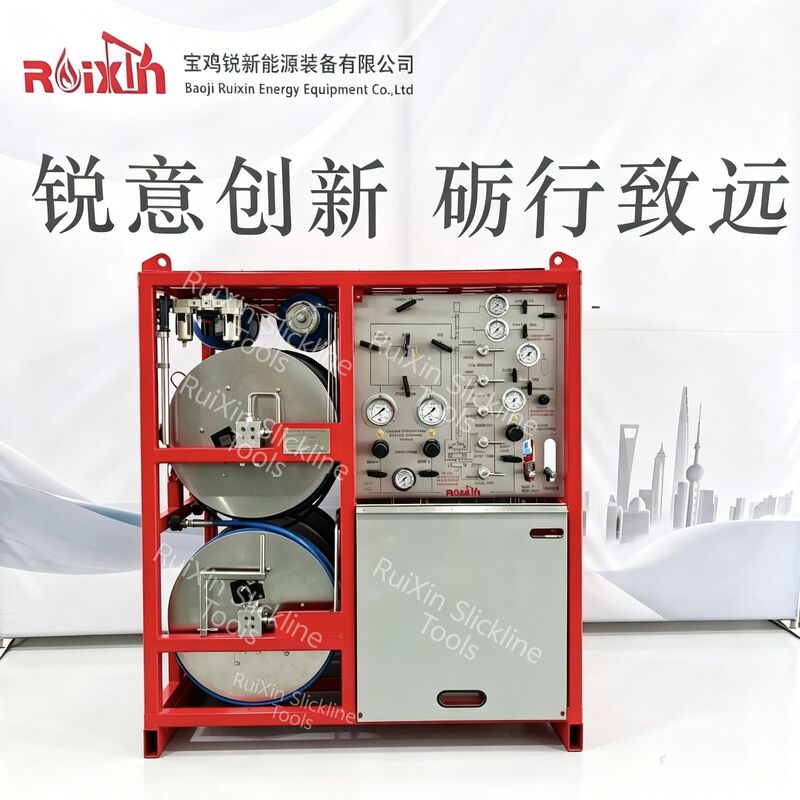

A seção de controle hidráulico é composta principalmente por bombas de óleo, acumuladores, válvulas direcionais, válvulas de segurança e outros equipamentos de suporte, permitindo um dispositivo de comutação rápido e seguro para o preventor de explosão, caixa de controle de explosão, captador superior, captador inferior, dispositivo anti-queda, etc. Todas as operações são integradas no painel de operação, tornando a operação conveniente.

II. Principais Parâmetros Técnicos

1. Especificação e Modelo: YK-70/21-Y;

2. Pressão Nominal de Saída: 70 MPa;

3. Pressão de Ar de Acionamento: 0,7 - 1 MPa;

4. Saída Hidráulica: 21 MPa;

III. Características Estruturais

1. A bomba de injeção hidráulica é dividida em três grandes sistemas: o conjunto de admissão, o sistema de injeção e o sistema de controle hidráulico, todos instalados no mesmo chassi;

2. O conjunto de admissão é composto principalmente pela válvula principal da fonte de ar, tubulações, reguladores de pressão, etc.;

3. O sistema de injeção é composto principalmente pela bomba de injeção, válvula agulha de alta pressão, tambor de injeção, tambor BOP, mangueira de injeção, tambor de descarga e conjunto de tubulação, etc.;

4. O sistema de controle hidráulico é composto principalmente pela bomba de acionamento de controle hidráulico, acumulador, válvulas de controle, mangueiras hidráulicas, tambores e conjunto de tubulação, etc.

5. Tanto o sistema de injeção de graxa quanto o sistema hidráulico são equipados com seus próprios tanques de armazenamento de óleo (graxa) (caixas de armazenamento podem ser fornecidas opcionalmente).

6. A bomba de injeção de graxa e a bomba de acionamento de controle hidráulico são acionadas pneumaticamente para graxa/sucção.

7. O sistema de injeção de graxa e o sistema de controle hidráulico podem operar de forma independente ou simultânea.

Qualquer tamanho pode ser personalizado de acordo com os requisitos do cliente

Atenção

Manutenção e conservação

1. Adicione regularmente óleo lubrificante aos atomizadores no sistema de admissão. Recomenda-se usar óleo N32 (20#) no inverno e óleo N46 (30#) no verão;
2. Realize testes de vedação de tubulação regularmente.
